خدمات کوپلینگ میلگرد و تولید انواع کوپلر میلگرد با استانداردهای ۲۰۲۲

برای این که بتوان ساختمانی را به خوبی اجرا کرد، باید از عناصر مهمی کمک گرفت. میلگرد یکی از اساسی ترین این عناصر است که بدون توجه به نوع ساختمان از آن استفاده می شود. منظور از نوع ساختمان اسکلت ساختمان است که می تواند بتنی یا فلزی باشد. از اتصال چندین میلگرد به یکدیگر، از جهات مخالف آرماتور تشکیل می شود. برای این که بتوان به خوبی میلگردها را به یکدیگر متصل ساخت روش های مختلفی استفاده می شود که یکی از متداول ترین ابزار ها، کوپلر میلگرد است.

سیم مفتول یا اورلب یکی از مواردی است که از گذشته از آن استفاده می کردند. اما هر کدام از این روش ها به دلیل معایب و ایراداتی که داشتند، از چرخه یا حذف شدند یا بسته به شرایط کنار از این گزینه ها استفا ه می شود. امروزه برای این که بتوان میلگردها را به خوبی به یکدیگر متصل کرد از روش جدیدی به نام کوپلینگ استفاده می شود. کوپلینگ میلگرد به روشی گفته می شود که برای اتصال میلگردها از کوپلر استفاده می شود.

کوپلر میلگرد چیست؟

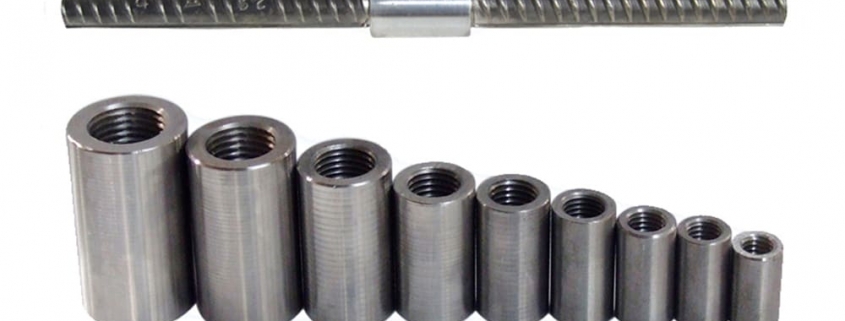

به اتصالات مکانیکی که می توان برای اتصال میلگردها به یکدیگر از آن کمک گرفت کوپلر میلگرد گفته می شود. از مزایای استفاده از کوپلرها این است که در ساختمان های بتنی مانع از سنگین شدن آرماتور می شود. در همه جهت و همه ی خم های آرماتور می توانید از کوپلرها استفاده کنید و نگران اورلب شدن آن نباشید.

از نظر ظاهری کوپلر انواع مختلفی دارند. اما از نظر کاربردی و داخلی همه یک شکل هستند. همه ی کوپلر ها دارای محفظه ی خالی درونی هستند و به همین دلیل انتهای میلگرد درون این ساختار قرار می گیرد و این باعث می شود که بتوان دو سر انتهایی میلگرد را به یکدیگر اتصال داد.

از کوپلرهای میلگرد در سازه های مرتفع بیش از باقی نواحی استفاده می شود به عبارت دیگر در سازه های مرتفع بیش از روش های دیگر اتصال داده ها از روش کوپلینگ استفاده می شود. البته در دیوارهای دیافراگمی نیز از این روش می توان استفاده نمود. گاه ارتفاع این دیوارها به ۴۰ متر نیز می رسد. به همین دلیل بهتر است از روش کوپلینگ استفاده کرد.

انواع کوپلر میلگرد

●کوپلر مخصوص آرماتور فشرده

همانطور که از نام این نوع کوپلر مشخص است، این نوع اتصالات می توانند فقط در برابر فشار وارد شده مقاومت می کنند. فشار وارد شده توسط یاتاقان عمودی از یک میله به میله دیگر منتقل می شود. فقط کوپلرهای فشرده سازی می توانند در زمانی استفاده شوند که فشار زیادی وارد نشود. بنابراین، اگر این شرایط قابل تضمین نیست، توصیه می شود از استفاده از کوپلرهای فشرده سازی برای میله های تقویت کننده خودداری کنید.

کوپلر اتصال فولادی و کوپلر جفت فولادی نوع تسمه دو نمونه متداول استفاده شده از اتصالات یاتاقان انتهایی هستند.

نمونه اول را می توان برای اتصال اندازه میلگردها از شماره ۳۶ تا شماره ۵۷ استفاده کرد در حالی که دومی برای اتصال رشته های اندازه میله ها از شماره ۲۲

●کوپلرهای جوشی میلگرد به سازه

به جهت شکل ظاهری خاصی که این کوپلرها دارند می توان آرماتور را به سازه متصل کرد. اگر تصمیم دارید از این نوع کوپلر استفاده کنید بهتر است بدانید که این نوع کوپلرها اصلا نیازی به جوش حرارتی ندارند و چون از فولاد نرم ساخته شده اند به راحتی جوش زده می شوند

●کوپلر گروتی

از کوپلرهای گروتی برای اتصال میلگردها با ظرفیت ولتاژ کامل استفاده می شود. انتهای میلگردهایی که باید به هم متصل شوند به وسیله رزوه شدن ارائه می شوند و میله ها با استفاده از یک کوپلر گروتی که نیروی وارد شده به میلگرد را از طریق اتصال منتقل می کند ، متصل می شوند. این کوپلر بیشتر برای انواع سازه های بتنی، تیر، ستون، دیوار و مواردی از این دست استفاده می شود.

●کوپلر پیچی قفل شونده

این کوپلر اغلب در زمانی استفاده می شود که نیاز است تا بوسیله کوپلر میلگردهای انتظار را ادامه داد. از کوپلر پیچی اغلب برای میلگردهای ۲۰ سانتی متر به بالا استفاده می شود. نکته ی مهم در مورد این کوپلرها این است که نیاز به رزوه کردن ندارند. از این کوپلرها در تیرها، ستوان ها، شمع بندی ها و پیش ساخته ها استفاده می شود.

●کوپلر تبدیل

اگر در جایی نیاز باشد تا دو میلگرد را با قطرهای متفاوت به یکدیگر متصل کنند از این کوپلر استفاده می کنند. این کوپلر بیشتر در گروه کوپلرهای میانی استفاده می شود.

●کوپلر موقعیت

این کوپلرها اغلب برای آرماتورهایی استفاده می شود که غیر قابل حرکت دادن هستند. لازم به ذکر است که این کوپلرها دارای قسمت های نروماده می باشند.

●کوپلر میلگرد استاندارد با رزوه راست گرد

اگر یکی از میلگردها نیاز به چرخش داشته باشد از این کوپلر استفاده می شود.

●کوپلر های کششی

این نوع اتصالات برای مواردی که فقط نیروهای کششی وجود دارند مناسب است. بنابراین، اگر چنین شرایطی تضمین نشده است، توصیه می شود از استفاده از آن خودداری کنید

پیچ برشی و آستین اتصال دو گوه و آستین اتصال فولادی با گروه دو نمونه از اتصالات دامان مکانیکی هستند. اولی برای میله شماره ۱۰ تا ۲۲ و دومی برای میله شماره ۱۳ تا ۱۹ مناسب است.

●کوپلرهای دول بار

اتصالات مکانیکی میله دول، اتصال دهنده های فلنجی هستند که می توانند در برابر نیروهای کششی و فشاری مقاومت کنند.

این اتصال از طریق سوراخ های ایجاد شده در فلنج به انتهای یا کناره.های قالب میخ می شود. اتصال میله های تقویت کننده و اتصال از طریق نخ های داخلی اتصالات است.

اتصالات مکانیکی Dowel bar برای اتصالات ساختمانی برای انتقال بارهای کششی و فشاری مناسب هستند.

انواع مختلفی مانند کوپلرهای فلنج دار فولادی با دنده سرد با انتهای نخ مخروطی، کوپلر با نخ های درشت و فلنج استاندارد ملی، کوپلر با نخ های مخروطی و صفحه نصب و کوپلر یکپارچه جعلی با فلنج تولید شده است.

اجرای کوپلر میلگرد

برای نصب کوپلر میلگرد از روشهای زیر استفاده می شود

1. از اندازه صحیح اتصال دهنده های مورد استفاده اطمینان حاصل کنید. میلگردهای داخلی کوپلرها را همیشه تمیز و عاری از چربی نگه دارید.
2. با دست کوملرها را روی میله رزوه دار قرار دهید. تا سفت شدن کامل با استفاده از آچار لوله برای رسیدن به سفت شدن کامل اتصالات آن را محکم کنید.
3. درپوش پلاستیکی پیچ را از انتهای دیگر اتصال دهنده جدا کرده و میله را به اتصال دهنده پایین آورده و میله را مطابق مرحله ۲ محکم کنید.

اطمینان از کیفیت

کار برش و نخ کشیدن میلگردهای کوپل شده مطابق با روش بازرسی و آزمایش ITP-01 بررسی و آزمایش می شود.

اقدامات ایمنی

جلسات توجیهی قبل از کار به کلیه کارگران مشغول کار ارائه خواهد شد. تمام افرادی که مشغول کار برش و اتصال هستند کلاه ایمنی، سایش پا و دستکش در همه زمان ها تهیه و از آنها استفاده می شود.

اجرای کوپلینگ میلگرد

برای اتصال میلگردها به یکدیگر مهندسان از روش های متعددی استفاده می کنند. برای کوپلینگ از وصله ی مکانیکی استفاده می شود تا بتواند میلگردها را در آرماتور به طور یکپارچه نصب نماید و قابلیت یکپارچه سازی آرماتور را نیز حفظ نماید.

تولید کننده های کوپلر میلگرد

تولید کننده های داخلی و خارجی زیادی در زمینه ی تولید کوپلر میلگرد فعالیت می کنند. شاید بهتر باشد بگوییم که تولید کننده های ایرانی کوپلر دست کمی از تولید کننده های خارجی ندارند. علاوه بر این که با خرید از جنس ایرانی به سهولت می توانید به این تولید کننده ها دسترسی داشته باشید.

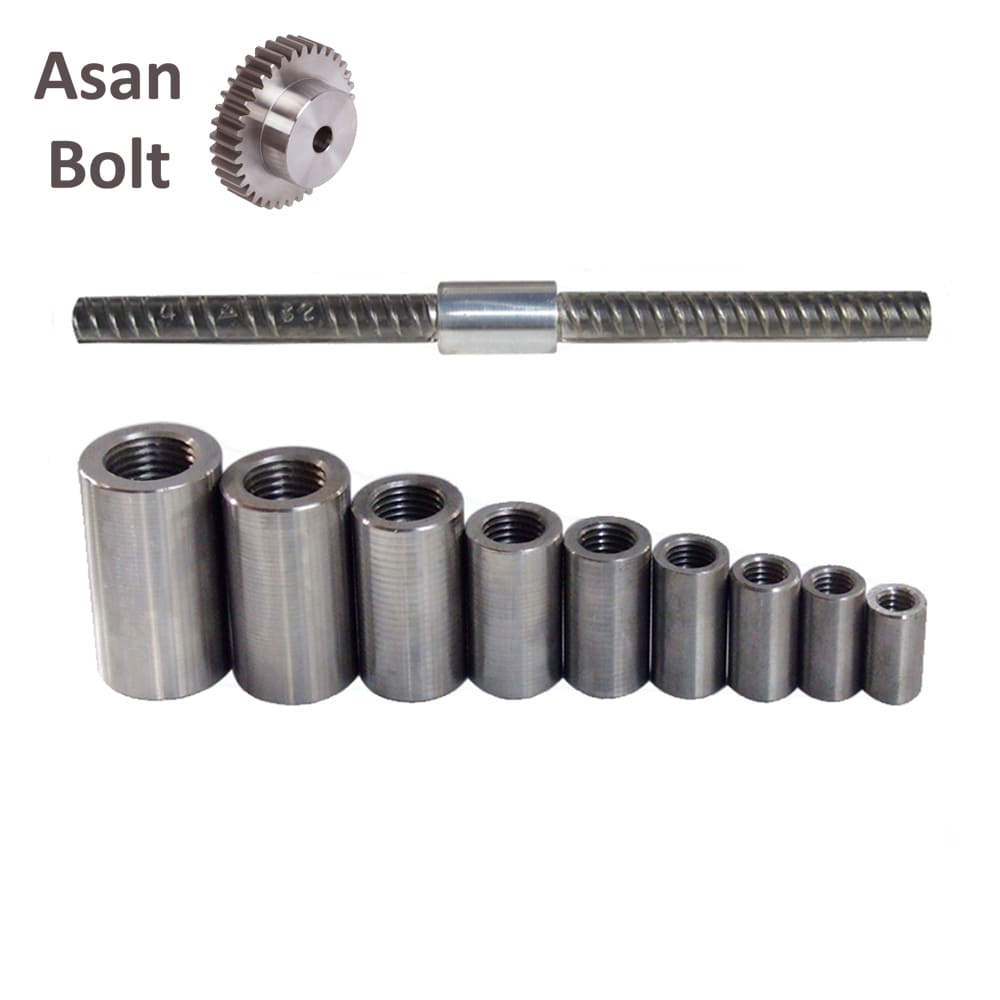

در زیر به معرفی تولیدی کوپلر آسان بولت می پردازیم:

مهندسین این شرکت معتقدند که دارنده ی استاندارد در سطح تولیدکنندگان ایرانی هستند که در ایران به تولید کوپلر میلگرد اقدام کرده اند این شرکت به تولید کوپلرهای استاندارد، انتهایی و تبدیل می پردازد. این مجموعه که در سال ۱۳۹۶ بزرگترین تولید کننده ی کوپلر در ابران شناخته شد یکی از شرکت هایی لست که در کشور خودمان مشغول به فعالیت در این زمینه است. این کارخانه به تولید انبوه کوپلر می پردازد. کوپلرهای این کارخانه تنوع بالایی دارند و برای انواع کاربردها تولید می شوند.

کلام آخر:

در سازه های ساختمانی، برای این که بتوان میلگردها را به یکدیگر مستحکم نمود و آرماتورها را طراحی نمود، از روش های مختلفی استفاده می شود. اورلب، فورجبنگ ، کوپلینگ از انواع روش ها هستند که برای این کار از آن ها استفاده می شود.

امروزه بیشتر از کوپلینگ میلگرد استفاده می شود و این تنها به علت مزایایی است که این روش دارد انتخاب می شود.

از مزایای این روش می توان به تمامیت ساختاری این روش استناد نمود. البته نمی توان تنوع این روش را نیز نادیده گرفت. زیرا می توان از کوپلرها در هر قسمتی استفاده کرد. حتی می توانید دو میلگرد با ابعاد مختلف را به یکدیگر متصل نمایید.

از دلایلی که از این روش بیشتر استفاده می شود سهولت در اجرا و سرعتی است که به پروژه داده می شود. از طرفی در پایان کار می توانید از ایمنی کار اطمینان داشته باشید زیرا این کوپلرهای فشار وارده را میان خود تقسیم می کنند و به سازه فشار کمتری وارد می شود.

روش هایی که سابق بر این از آن ها استفاده می شد، مانند اورلب باعث شلوغی در میلگردها می شد اما این روش از ازدحام در آرماتور جلوگیری می کند. از همه مهم تر این روش باعث می شود باعث یکپارچگی بیشتر سازه نسبت به روش های دیگر مخصوصا اورلب می شود.

یکی دیگر از نکات جالب توجه این است که با استفاده از کوپلر میلگرد نیاز به استفاده بیش از حد از میلگرد مرتفع می شود.

با توجه به همه ی مزایایی که تا به این جا ذکر شد می توان اینگونه نتیجه گرفت که پر بیراه نیست اگر امروزه تلاش می شود از کوپلر میلگرد در ساختمان سازی به جای روش های دیگر مانند اورلب و فورجینگ استفاده شود. می توان مطمئن بود که با استفاده از این روش سازه های بتنی از استحکام بالایی برخوردار هستند.
